В зависимости от марки и модели диагностируемого автомобиля могут быть доступны следующие режимы диагностики:
Data Stream (Вывод значений текущих параметров)
Режим Data Stream позволяет увидеть текущие значения сигналов различных датчиков, а также управляющих сигналов и команд, формируемых блоком управления. Данная информация используется для анализа работы диагностируемой системы в реальном масштабе времени, в том числе и непосредственно во время движения.
Read Codes (Считывание кодов неисправностей)
В режиме Read Codes cканер считывает коды неисправностей (DTC) непосредственно из памяти электронного блока управления. Номера считанных кодов вместе с их расшифровкой отображаются на дисплее в приоритетной последовательности, задаваемой производителем. При отсутствии кодов неисправностей в памяти тестируемого блока, на дисплее высвечивается сообщение "No fault stored" ("коды неисправностей не сохранены") или "No fault code" ("коды неисправностей отсутствуют")
Clear Codes (Стирание кодов неисправностей)
Данная функция используется для стирания кодов неисправностей из памяти электронного блока управления (обычно после проведения ремонтных работ).
Activation (Управление исполнительными механизмами) Данный режим позволяет активировать различные исполнительные элементы, такие как форсунки, клапаны, соленоиды, реле и т.п. В большинстве случаев активация проводится при включенном зажигании и остановленном двигателе. Список доступных компонентов определяется типом и версией установленного блока управления.
Adaptation Reset (Сброс адаптации)
Данный режим позволяет сбросить (обнулить) поправочные коэффициенты, накопленные блоком управления в процессе эксплуатации автомобиля. Такая процедура может потребоваться после замены неисправных компонентов или ремонта (например, после ремонта АКП).
ВНИМАНИЕ! Использование функции Adaptation Reset без необходимости не рекомендуется, так как может привести к временному (от нескольких часов до нескольких дней) ухудшению работы данной системы.
EWS Syncronization (Синхронизация блока управления двигателем и иммобилайзера)
Данная функция позволяет восстановить работу блока управления двигателем, если по каким-либо причинам нарушилась связь его с иммобилайзером. Эта процедура необходима также при замене блока управления и (или) иммобилайзера. Для успешного проведения данной процедуры необходимо, чтобы вновь устанавливаемый блок был правильно закодирован.
ВНИМАНИЕ! Использование функции EWS Syncronization без необходимости крайне нежелательно, так как это может привести к потере синхронизации и блокированию пуска двигателя.
O2 Sensor Monitoring (Вывод информации о работе кислородных датчиков) В режиме O2 Sensor Monitoring на дисплей выводится информация о результатах работы датчика (датчиков) кислорода. Данная информация поддерживается только определёнными блоками управления.
ID Reading (Считывание идентификатора системы) В данном режиме сканер выводит только идентификационную информацию о блоке управления диагностируемой системы.
Work Support (Сервисные функции) Меню сервисных функций содержит такие режимы, как базовые установки угла опережения зажигания, положения регулятора х.х. и другие. Список доступных режимов зависит от модели тестируемого автомобиля и типа проверяемой системы.
Также, для автомобилей концерна VAG (Volkswagen, Audi, SEAT, Skoda) могут быть доступны следующие функции: Read Value Blocks (Вывод значений текущих параметров по заводскому протоколу VAG)
Отображение параметров входных (информационных) и выходных (управляющих) сигналов тестируемой системы в реальном масштабе времени. На автомобилях концерна VAG вывод текущих параметров осуществляется по группам. В большинстве случаев, группы имеют трехзначную нумерацию.
Начальная группа (000) содержит 8 или 10 параметров, значения которых передаются в закодированной форме (для декодирования требуется наличие дилерской документации). Группы с номерами с 001 и выше содержат по четыре параметра, связанных по физическому смыслу. Поэтому после входа в режим Data Stream необходимо задать номер группы для анализа. Это делается путём нажатия цифровых клавиш, например для ввода третьей группы, нужно последовательно нажать клавиши 0, 0, и 3. После этого необходимо нажать клавишу Enter. После того, как группа выбрана и активирована, просмотр других групп можно также осуществлять с помощью клавиш «влево» и «вправо». Для интерпретации выводимых параметров необходимо наличие дилерской документации.
Basic Setting (Базовые установки) Эта функция используется для активации специальной процедуры начальных установок, выполняемой блоком управления при его замене или замене узла дроссельной заслонки, соленоида-регулятора EGR и т.п. Данная процедура также может понадобиться в случае потери блоком информации о начальных установках (например, при сбоях в бортовой сети или при длительном отсутствии питания блока).
Single Data Reding (Считывание одного текущего параметра) Данный режим является специальным и не предназначен для использования на сервисных станциях.
Login ECU (Ввод кода доступа дилера) Требуется для блоков управления, начиная с 1996 года. Данная функция необходима для доступа к проведению специальных процедур. Получение Login для неавторизованных СТО крайне затруднительно, поэтому, если у Вас нет доступа к данной информации, использовать режим Login ECU не имеет смысла. В случае запроса блоком кода авторизованной СТО (WSC number), используйте код 01283.
Сoding ECU (Кодирование блока управления) Данная функция используется для записи в память электронного блока специального кода, несущего информацию о комплектации данного автомобиля (вариант-код). Например, при кодировании блока управления двигателем, данный код несёт информацию о типе привода (полный, передний или задний), типе КПП (автоматическая или ручная), требований по токсичности и т.п.
Identification of ECU (Вывод идентификационных данных блока управления) Данная функция позволяет поучить информацию о типе электронного блока управления, его идентификационном номере, версии программного обеспечения, вариант-коде, коде СТО, осуществлявшей последнее изменения кодирования или адаптации и т.п.
ВНИМАНИЕ! Процедуры Basic Setting, Login ECU и Сoding ECU осуществляются только в режиме «зажигание включено, двигатель остановлен». Для корректного использования этих функций требуется наличие дилерской документации концерна VAG и квалифицированный технический персонал. Несоблюдение данных требований может привести к возникновению неисправностей, устранение которых осуществляется только на дилерских СТО концерна.
Использование файлов-словарей.
Для изменения языка интерфейса в программе BARS I II Professional используется меню “Language” (в начальных версиях программы данная функция не поддерживается).
Если Вы испытываете затруднения с техническим английским языком, рекомендуем вам использовать загружаемый файл-словарь.
Для подключения словаря выберите меню Вид Выбор языка.

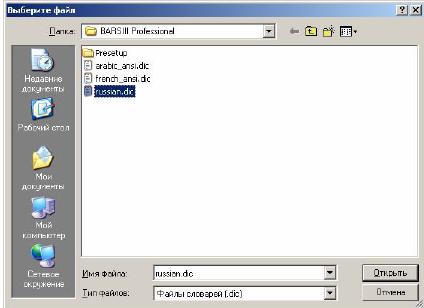

Вы увидите окно выбора файла-словаря:
Выберите файл russian.dic и нажмите «Открыть».
На этом загрузка словаря завершена.
Теперь, когда словарь уже загружен, используйте клавишу F9 для переключения между языками.
Подключаемые словари обеспечивают частичный перевод только диагностической информации и не изменяют язык интерфейса программы.
Файл russian.dic располагается в каталоге, куда установлена программа BARS III Professional. Этот файл является редактируемым, то есть, Вы можете сами дополнять его интересными для Вас словами и фразами.
Синтаксис словаря следующий:
”Слово или фраза на английском языке” = ”Русскоязычный перевод”.
Главное требование при редактировании словаря – отсутствие повторов англоязычных фраз.
В той же директории расположены файлы arabic.dic и french.dic, соответствующие арабскому и французскому языкам. Для загрузки этих файлов требуется в настройках региональных стандартов (в системе Windows XP: «Пуск» «Панель управления» «Язык и региональные стандарты» «Региональные параметры») в качестве языка указать Арабский (Тунис). Возможно, Вам потребуется установочный диск Windows XP, с которого необходимо будет установить поддержку восточных языков.
После выполнения всех установок потребуется перезагрузить компьютер.
Сохранение диагностической информации.
Во время проведения диагностики часто возникает необходимость сохранения информации, содержащейся в окне программы. Программа BARS III Professional допускает использование стандартных сочетаний клавиш Windows, а именно:
- Ctrl+Ins – копирование текста из окна программы в буфер обмена;
- Alt+PrtSc – копирование окна программы в буфер обмена в виде графического изображения;
- Shift+Ins – вставка из буфера в требуемый открытый файл.
Для сохранения текста удобнее всего использовать файлы блокнота (.txt), для графики – файлы рисунков (.jpg). Также удобно оформлять и сохранять диагностические отчеты в виде документов Microsoft Word.
Не забывайте, что при копировании диагностической информации окно программы должно находиться в активном состоянии.
Отключение прибора.
Переключатель режимов на модуле переведите в среднее положение «О».
Выключите зажигание автомобиля.
Отсоедините диагностические разъемы и кабель питания если он использовался.
5. Проведение теста сканера Сканер имеет встроенную тестовую программу для проверки памяти и линий.
Для запуска теста переведите переключатель в положение II и нажмите N.
Сканер выйдет в тестовый режим.
6. Обновление программ Обновление программ происходит через Интернет после регистрации.
Отправьте заполненную форму для регистрации с запросом на обновление на e- mail: barsdiag@gmail.com (образец формы см. на сайте www.bars3pro.ru) 7. Гарантийные обязательства Real Trade Technics гарантирует, что настоящее оборудование не имеет дефектов, связанных с его производством. Гарантийный срок исчисляется с момента продажи оборудования и составляет 12 месяцев. Гарантийный срок на разъемы и кабеля составляет 3 месяца со дня продажи.
В гарантийный ремонт входит бесплатный ремонт или замена вышедших из строя элементов оборудования в течении всего гарантийного срока при условии правильной его эксплуатации.
Основанием для гарантийного ремонта является наличие правильно заполненного гарантийного талона с обязательным указанием серийного номера оборудования, даты продажи, печатью продающей организации, подписями продавца и покупателя. При необходимости работники сервисного центра могут потребовать наличия документов о покупке.
Гарантийный ремонт не производится в случаях:
1. При истечении гарантийного срока (срок устанавливается со дня продажи товара потребителю).
2. Изделие использовалось покупателем в целях, не соответствующих его прямому назначению, неправильной транспортировкой, обслуживанием.
3. Изделие имеет дефекты, возникшие в результате ненадлежащих условий эксплуатации (короткие замыкания, перегрузки, механические, химические и тепловые повреждения, замятые контакты, трещины, сколы, следы ударов или механического воздействия);
4. Изделие подверглось ремонту со стороны специалистов, не уполномоченных Real Trade Technics.
Сроки ремонта соответствуют установленным требованиям Производителя и нормам действующего законодательства РФ.
Адрес сервисного центра:
г. Москва ул. Б. Очаковская д.15 стр. 1 оф. 12 т. (495) 430-78-62
Служба технической поддержки: www.bars3pro.ru e-mail: bars3pro@mail.ru
