USB Autoscope предназначен для поиска неисправностей в различных электронных системах автомобиля и для диагностики состояния механики бензиновых двигателей. Также может найти применение при диагностике дизельных двигателей, оборудованных электронной системой управления.
B Autoscope, осциллограф Посталовского, Автоскоп, автомобильный осциллограф
Прибор универсален и не привязан к какой-либо автомобильной марке. Подключается к USB порту любого PC-совестимого ПК или Notebook.

USB Autoscope, осциллограф Посталовского, Автоскоп, автомобильный осциллограф

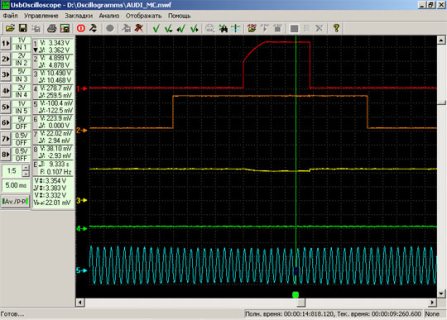

Режим аналогового осциллографа.
В режиме аналогового осциллографа возможна работа в 8-ми 4-х 2-х или одноканальном режимах с возможностью программного подключения любого аналогового входа к любому каналу осциллографа. Одновременно можно записывать осциллограмму в непрерывном режиме для последующего просмотра, сохранения в файл или вывода на печать.


Режим аналогового осциллографа предназначен для снятия осциллограмм напряжений в цепях датчиков и исполнительных устройств системы впрыска топлива и зажигания. Также позволяет проверить работоспособность генератора, стартера, снять осциллограмму разрежения во впускном коллекторе (с применением датчика разрежения входящего в базовый комплект), осциллограмму давления в цилиндрах двигателя (с помощью датчика давления)…


Диагностика систем зажигания.

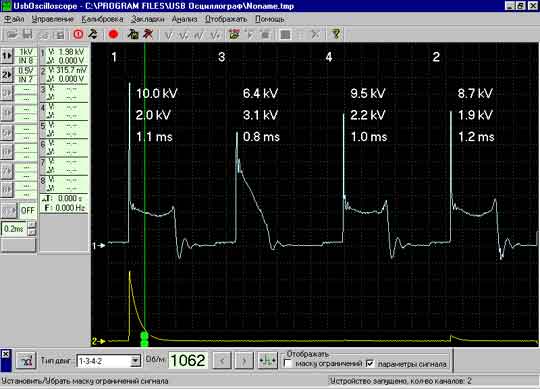

В программное обеспечение USB Autoscope встроена поддержка внешних встраиваемых программных модулей для выполнения специфических тестов, в том числе PlugIn "Диагностика зажигания" для работы с высоковольтными цепями систем зажигания.


В этом режиме можно наблюдать "Парад цилиндров", кроме того, программа в реальном времени отображает обороты двигателя, напряжение пробоя, время и напряжение горения искры для каждого цилиндра индивидуально.


Измерение угла опережения зажигания.

USB Autoscope, осциллограф Посталовского, Автоскоп, автомобильный осциллограф

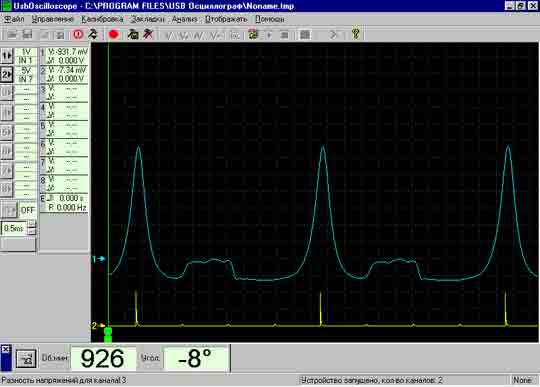

PlugIn "Измерение УОЗ" в реальном времени вычисляет угол опережения зажигания.


Точность измерений очень высока, так как не зависит от правильности установки меток положения коленвала. ВМТ поршня вычисляется по осциллограмме давления в цилиндре, на что однозначно указывает пик давления в цилиндре. Второй канал отображает сигнал датчика первого цилиндра, указывающий на момент зажигания.

Осциллограмма давления в цилиндре дает ценную информацию о работе механики двигателя и является очень информативной, можно сделать вывод о работе газораспределительного механизма для каждого цилиндра индивидуально.


Режим Фазы газораспределения предназначен для контроля работы газораспределительного механизма методом исследования характера изменения разрежения во впускном коллекторе.


В режиме Относительная компрессия проводится оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера, так как известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре.


Cкрипты анализатора.
USB Autoscope, осциллограф Посталовского, Автоскоп, автомобильный осциллограф
В программное обеспечение USB Autoscope встроена функция выполнения файлов скриптов анализатора с целью автоматизации анализа осциллограмм.


Это позволяет программе выполнять анализ осциллограмм по внешнему алгоритму.

количество входных каналов	8
количество каналов осциллографа	1, 2, 4, 8 (по выбору)
разрешение АЦП	12 бит
диапазон измеряемого напряжения	+/-15V (1-5й аналоговые входа) +/-150V (6-й аналоговый вход) +/-1500V (при использовании внешнего входного делителя напряжения 1:100) +/-50kV (ёмкостной датчик с чувствительностью 1V/10kV)
максимальная частота оцифровки на канал	250kHz в 1-но канальном режиме 125kHz в 2-х канальном режиме 50kHz в 4-х канальном 25kHz в 8-ми канальном
режим оцифровки	непрерывный
входное сопротивление	1МОм
дополнительные возможности	свободное переключение входных каналов (возможность подключения канала Осциллографа к любому из физических входов "на лету") возможность создания пользовательских настроек для часто используемых режимов выполнение программой UsbOscilloscope файлов скриптов анализатора с целью автоматизации анализа осциллограмм поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов

Режим цифрового анализатора

количество входных каналов	8
режимы	4-х, 8-и канальный анализатор
максимальная частота оцифровки	500kHz в 4-х канальном режиме 250kHz в 8-ми канальном
режим оцифровки	непрерывный
входное сопротивление	10kOm

автоскоп 1---------------------------------------------225$
автоскоп2----------------------------------------------560$
автоскоп3----------------------------------------------710$
--------------------------------------------------------------------------------------
адатер зажигания------------------------------------70$
соединительный кабель----------------------------5$
осциллографический щуп------------------------- 10$
датчик разрежения-----------------------------------90$
емкостной датчик-------------------------------------20$
синхродатчик-------------------------------------------20$
---------------------------------------------------------------------------------------
DIS 6 ----------------------------------------------------120$
DIF щуп------------------------------------------------- 10$
датчик давления---------------------------------------90$
емкостной накладной датчик------------------------10$
индуктивный накладной датчик---------------------20$
усилитель------------------------------------------------35$
КОМПЛЕКТАЦИЯ-----------------------------------------------500$
