Диагностические сканеры для грузовиков

1 Указания по безопасности. 6

2 Вступление…………… 7

2.1 Бюллетень WABCO по диагностике 7

3 XD – Expert Diagnostics.. 8

3.1 Комплект 446 302 001 0 8

3.1.1 Кейс XD

446 302 020 0 …………. 9

3.2 Расширенный комплект “Advanced”

446 302 1 02 0………… 10

3.2.1 Кейс с аксессуарами для

диагностики 446 301 020 0. 10

3.3 Расширенный KOMiuieni Muvanceu

446 302 1 04 0………… 11

3.4 Расширенный комплект “Advanced”

446 302 1 06 0………… 11

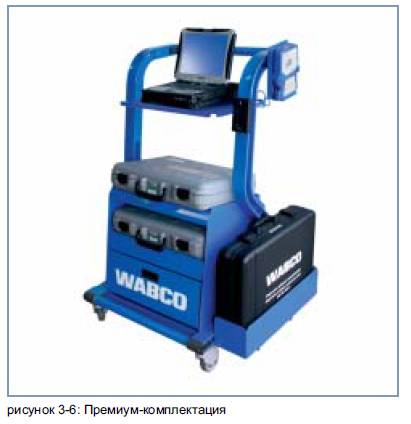

3.5 Полный комплект “Premium”

446 302 1 03 0………… 11

3.6 Полный комплект “Premium”

446 302 1 05 0………… 11

4 SD – System Diagnostics. 12

4.1 Оборудование…….. 12

4.1.1 ПК /ноутбук……… 12

4.1.2 Diagnostic Interface 12

4.2 Диагностическое ПО.. 13

4.2.1 Где найти диагностическое

ПО WABCO?…………….. 14

4.2.2 Обзор пакетов программ 14

4.2.3 Заказ диагностического ПО WABCO 16

4.2.4 Установка диагностической программы

WABCO………………… 16

4.2.5 Лицензионное соглашение 17

4.2.6 Активация диагностической программы

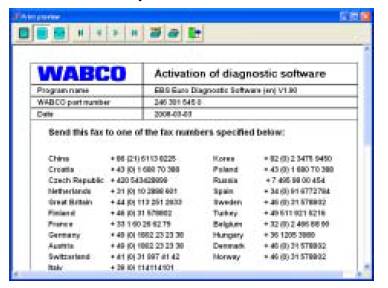

WABCO………………… 17

4.2.7 Расширенные права доступа (PIN) 18

5 Кабели для диагностики.. 19

5.1 Кейс с аксессуарами для диагностики ..19

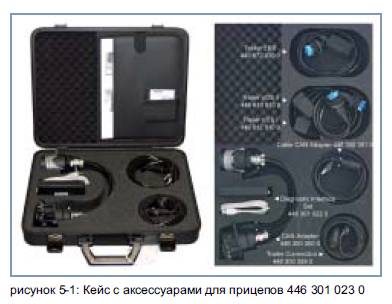

5.1.1 Кейс с аксессуарами для прицепов

446 301 023 0…………. 19

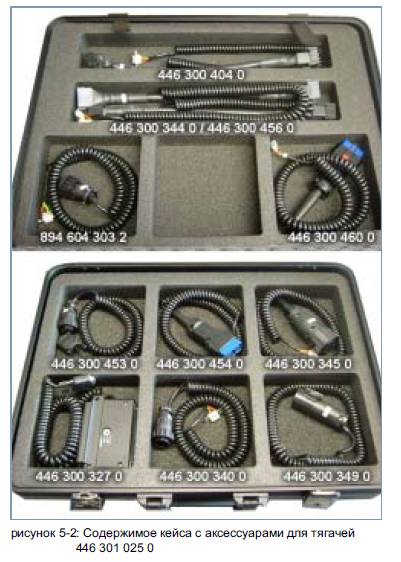

5.1.2 Кейс с аксессуарами для тягачей

446 301 025 0…………. 19

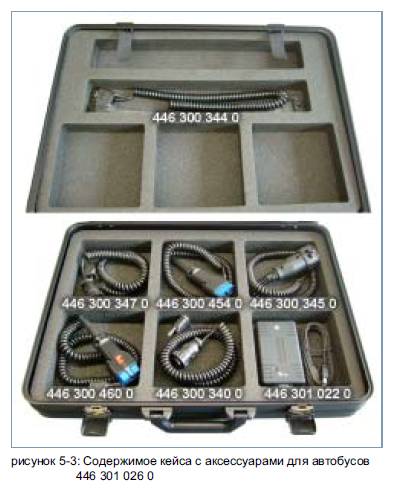

Кейс с аксессуарами для автобусов
446 301 026 0..

ABS/ASR……..

ABSВ 4-канальный (тягачи)

ABS/ASRС 4 канала (тягачи)

ABS/ASRС 6 каналов (тягачи)

ABS/ASR D/Е (тягачи)

ABS Vario С (прицепы)

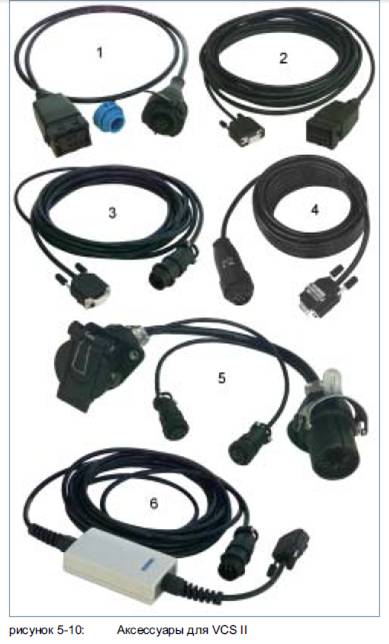

ABS VCS I (прицепы)

ABS VCS II (прицепы)

АТС (автобусы).

АТС HLK (автобусы)

CAN Viewer…..

EBS…………

EBS EPB (Mercedes-Benz)

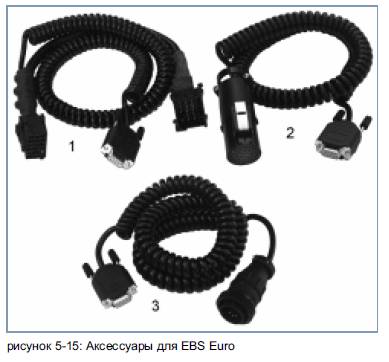

EBS Euro (тягачи)

TEBS (прицепы).

ECAS………..

ECAS/ESAC (тягачи)

ECAS/ESAC (Mercedes-Benz)

ECAS/ESAC (тягачи)

ECAS (прицепы).

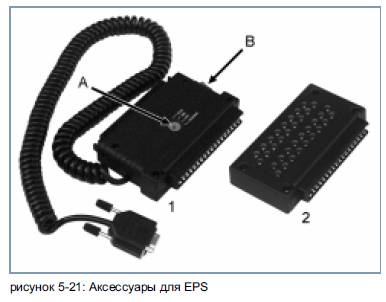

EPS (тягачи)…

ETS (автобусы).

IVTM………..

MTS (автобусы).

5.11 ТСЕ (прицепы) 27

5.12 ZBR(CVC) 27

Приборы и инструменты для измерений и
регулировок………….. 28

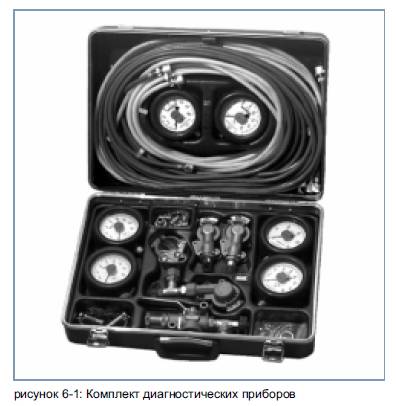

6.1 Комплект диагностических приборов для
пневматических тормозных систем

435 002 007 0 ……….. 28

6.2 Устройство для проверки и

регулировки регулятора тормозных сил
435 008 000 0 ……….. 28

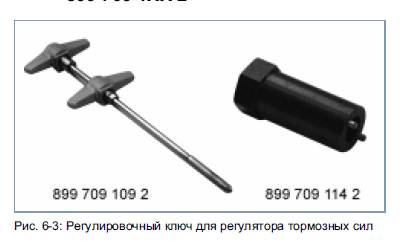

6.3 Регулировочный ключ для регулятора

тормозных сил 899 709 1ХХ 2 28

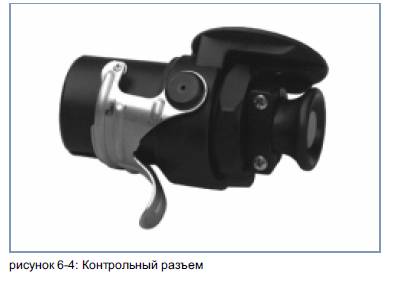

6.4 Контрольный разъем ABS

446 007 316 0 ……….. 29

6.5 Индикаторный разъем 446 300 334 0 ….29

6.6 Преобразователь шины CAN

446 300 470 0 ……….. 29

Указания по безопасности

Внимательно ознакомьтесь сданной брошюрой. Строго соблюдайте все инструкции, примечания и указания по безопасности, чтобы
избежать травм и материального ущерба.

WАВСО гарантирует надёжность, безопасность и работоспособность своей продукции и систем только при соблюдении всех указаний в данной брошюре. Нарушение операций может привести к неверным или ошибочным результатам, полученным при работе с транспортным средством (ТС).

Работу с ТС должен проводить только хорошо обученный и квалифицированный персонал.

Необходимо строго соблюдать предписания и указания изготовителя автомобиля.

Соблюдайте правила техники безопасности предприятий, а также региональные и государственные предписания.

Надевайте, если нужно, соответствующую спецодежду.

Ваше рабочее место должно быть сухим, достаточно освещённым и проветренным.

При диагностировании системы безопасности нельзя передвигаться по дорогам общего пользования.

Перед выполнением других операций с той же системой, устранив неисправности или очистив диагностическую память, нужно опять

запустить считывание диагностической памяти на предмет наличия ошибок. Только так можно убедиться в том, что неисправность устранена.

• Если необходимо выполнить сброс сервисных интервалов (даты или показаний одометра) то перед выполнением этой функции убедитесь в том, что обслуживание действительно было проведено.

Опасность удушья!

• Проводите диагностику автомобиля при работающем двигателе только в помещениях с отводом отработавших газов или вне помещений.

В помещениях без отвода отработавших газов вдыхание угарного газа может привести к серьезному ухудшению здоровья, а в худшем случае к летальному исходу.

Опасность травмы!

• Нажатие на педали может привести к серьезным травмам при нахождении людей в непосредственной близости от автомобиля.

Предотвратите возможность нажатия педалей следующим образом:

- Переключите КПП на нейтральную передачу и включите стояночный тормоз.

- Поставьте противооткатные упоры.

- Прикрепите на руль хорошо просматриваемое указание, предупреждающее о том, что на автомобиле проводятся работы и что педали нажимать нельзя.

• Не производите активацию элементов систем при нахождении персонала в зоне действия этих элементов.

• При работах, связанных с автомобилем, особенно при работающем двигателе, не носите галстук, просторную одежду, браслеты, часы и проч., а также закрывайте волосы. Не приближайте волосы и руки к подвижным узлам.

Опасность возгорания!

• Используйте лампы только с заземлением.

• Не приближайте воспламеняющийся материал (платок, бумагу и т.д.) к системе выпуска ОГ.

• Не курите на рабочем месте.

• Проверьте надежность изоляции и закрепления электропроводов.

2 Вступление

Если раньше для диагностики каждой системы в коммерческих автомобилях использовался собственный контрольный прибор, то сегодня для диагностики достаточно иметь ПК (PC) или ноутбук с соответствующей программой для диагностики.

В диагностике с помощью ПК проводятся два типа диагностики:

• XD – “WABCO EXpert Diagnostics”

• SD – “WABCO System Diagnostics”

Специальные приборы для проведения измерений дополняют перечень диагностических инструментов.

2.1 Бюллетень WABCO по диагностике

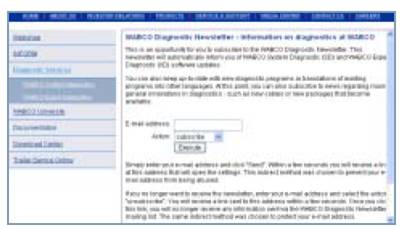

Установленная на компьютере в мастерской диагностическая программа новейшей версии?

Глаза разбегаются от обилия программ (их свыше 30-ти) диагностики, предлагаемых по подписке.

Бюллетень WABCO, освещающий вопросы диагностики, информирует о новостях, касающихся конкретно выбранной программы или о выходе новых языковых версий. Пользование этим сервисом анонимное; передается информация только по диагностике, без какой- либо рекламы:

• Изменения и новости, касающиеся существующих программ диагностики

• Информация о новых программах на конкретном языке

• Информация о новшествах WABCO Expert Diagnostics

Регистрация для получения бюллетеня WABCO, освещающего вопросы диагностики

- Введите в адресной строке браузера:

http://www.wabco-auto.com

- Выберите нужный язык.

- В разделе “Быстрый доступ” выберите пункт меню “Диагностика”.

- Выберите пункт меню “WABCO System Diagnose” и затем окно WABCO System Diagnose по ссылке “WABCO Diagnose Newsletter”.

- Укажите свой электронный адрес и выберите действие “подписаться” для первичной регистрации в бюллетене.

Через небольшой промежуток времени вы получите электронное сообщение со ссылкой, нажав на которую, вы исключите вероятность неправильного использования вашего электронного адреса.

- Укажите свой электронный адрес во второй раз в шаблоне для сообщения, и теперь выберите действие “Обработать настройку”.

Ссылка, которую вы теперь получите поэлектронной почте, позволит перейти на веб-сайт, где можно конкретно указать, на какие темы впоследствии вы желаете получать информацию в распространяемом по электронной почте бюллетене.

Щелкайте в отдельных полях для активации отдельных программ, либо активируйте все колонки или строки нажатием на язык в верхней части столбца или на названия систем.
Вторым щелчком по тому же полю выбранный вариант отключается. Обратите внимание на дополнительные поля ПО ХО или диагностических приборов и адаптеров. В любой момент такой процедурой можно изменить предпочтения в отношении бюллетеня.

Если вы больше не захотите получать бюллетень, выберите в шаблоне для сообщения функцию “отменить заказ” -получение вами бюллетеня полностью прекратится.

3 XD – Expert Diagnostics

XDобозначает Expert Diagnostics (экспертная диагностика) и подразумевает диагностику WABCO для систем, которые не разработаны и не созданы предприятием WABCO. XD – это универсальный инструмент с общими функциями.

Имеется шесть различных вариантов WABCO Expert Diagnostics. При этом учитываются различные потребности. Подробности приведены в брошюре 815 XXX 1113 “Руководство пользователя WABCO Expert Diagnostics”.

Широкий перечень оборудование также включает несколько видов подписок на программное обеспечение WABCO. Сверх того, предлагаются и такие программы диагностики других систем, как:

• Управление двигателем

• Управление тормозной системой

• Пневмоподвеска

• Управление трансмиссией
Программный пакет WABCO Expert Diagnostics в полной версии включает в себя годичную подписку или дополнение к существующей подписке WABCO для бесплатной загрузки.
Комплексное ПО активируется смарт-картами.

Бесплатная активация программ производится путем загрузки по адресу www.wabco-auto.com.

Надежные диагностические приборы (Smart Handheld Tester, Smart Module, Laptop Toughbook) специально разработаны для мастерских.

Устройство Laptop Toughbook можно установить на прочную конструкцию тележки. Необходимые диагностические кабели включены в комплект (см. кейс).

Устройство Laptop Toughbook содержит открытую операционную систему для возможности применения в других мастерских и
подразделениях. Операционная система и комплексное ПО уже установлены.

3.1 Комплект 446 302 001 0

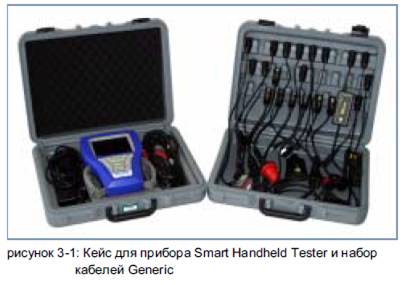

446 302 011 0 Smart Handheld Tester (+ принадлежности), кейс

246 302 003 0 Комплексное ПО CV (для Smart Handheld Tester)
446 302 017 0 Смарт-карта для Handheld Tester (для первичной активации)
446 302 020 0 Набор кабелей (тягач, автобус, прицеп), кейс

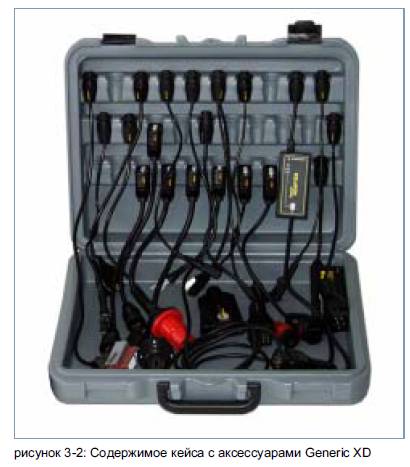

3.1.1 Кейс с аксессуарами Genetik XD 446 302 020 0

3.2 Расширенный комплект “Advanced” 446 302 102 0

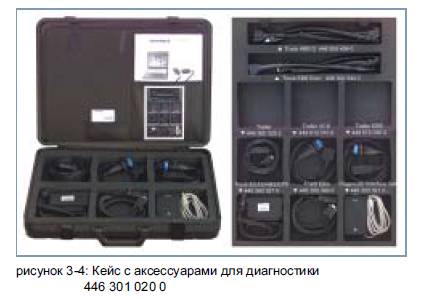

3.2.1 Кейс с аксессуарами для диагностики 446 301 020 0

В кейсе имеются аксессуары и кабели для диагностики систем на прицепах, тягачах и автобусах.

(Кейс Оез содержимого: номер изделия 446 301 019 0)

Другие кабели и кейсы с аксессуарами для WABCO System Diagnostics – см. Глава 5 „Кабели для диагностики“, страница 19.

3.3 Расширенный комплект “Advanced” 446 302 104 О (без набора кабелей WABCO и подписки на ПО WABCO)

3.4 Расширенный комплект “Advanced” 446 302 106 0 (без ноутбука и аксессуаров к нему)

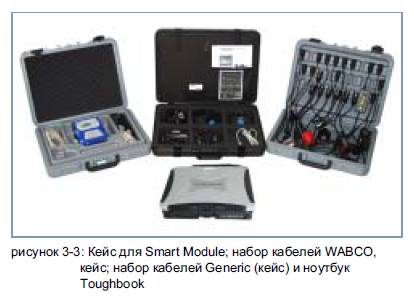

3.5 Полный комплект “Premium” 446 302 103 0

446 301 020 0 Набор кабелей WABCO (тягач, автобус, прицеп), кейс
246 301 900 0 Обновление ПО от WABCO
246 302 001 0 Комплексное ПО CV (только загрузка)

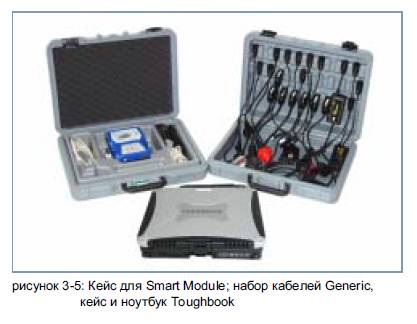

446 302 010 0 Smart Module (+ принадлежности), кейс

446 302 015 0 DVD-привод Toughbook
446 302 018 0 Смарт-карта для Smart Module (для первичной активации)

446 302 020 0 Набор кабелей (тягач, автобус, прицеп), кейс
446 302 021 0 тележка
446 302 024 0 Док-станция для Toughbook
446 302 026 0 Сумка для Toughbook
446 302 027 0 Адаптер для Toughbook, 12 В / 24 В
446 302 036 0 Крышка для тележки
446 302 040 0 Ноутбук Toughbook (клавиатура с немецким шрифтом)

3.6 Полный комплект “Premium”446 302 105 0

(без набора кабелей WABCO и ПО WABCO) Комплектность аналогична варианту “Premium”, но без следующего:

446 301 020 0 Набор кабелей WABCO (тягач, автобус, прицеп), кейс
246 301 900 0 Подписка на ПО от WABCO

4 SD – System Diagnostics “Diagnostic Software” (ПО для диагностики) разработано и предназначено для работы исключительно с системами WABCO. SD – это специальные программы с большим набором функций.

Набор для диагностики систем WABCO позволяет диагностировать все электронные системы WABCO.

Для диагностики необходимо иметь:

• ПК или ноутбук;

• диагностическую программу;

• Diagnostic Interface и

• кабель, соответствующий типу транспортного средства.

4.1 Оборудование

4.1.1 ПК/ноутбук

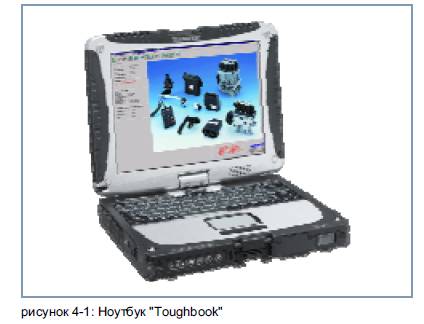

WABCOпредлагает специально предназначенный для мастерских ударостойкий и стойкий к загрязнению ноутбук (номер изделия 446 302 040 0). При желании он поставляется с полностью установленным ПО Diagnostic Software (номер изделия 246 301 999 0).

Также диагностическая программа совместима со всеми распространенными ПК с операционной системой версии Microsoft Windows 2000 и выше.

Особые требования к оборудованию не установлены. Но при этом ПК должен иметь свободный порт USBпод Diagnostic Interface.

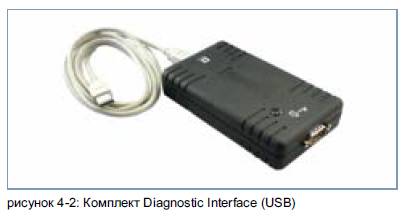

4.1.2 Diagnostic Interface

Для обеспечения диагностики блока управления необходим комплект WABCO Diagnostic Interface с номером изделия 446 301 022 0 (USB) или 446 301 021 0 (последовательный).

В комплекте: Diagnostic Interface и соединительный кабель для ПК или ноутбука.

Разъем Diagnostic Interface для автомобиля соответствует разъему диагностического контроллера, поэтому применявшийся до этого соединительный кабель можно использовать и далее.

В зависимости от проверяемой электронной системы WABCO используется соответствующий соединительный кабель (см. Глава 5 „Кабели для диагностики“, страница 19).

Комплект Diagnostic Interface (USB)446 301 022 0

В комплекте:

• Diagnostic Interface;

• соединительный кабель (USB) для ПК/ноутбука

Используемый для установки Diagnostic Interface (USB) драйвер USB и руководство по установке можно загрузить через Интернет.

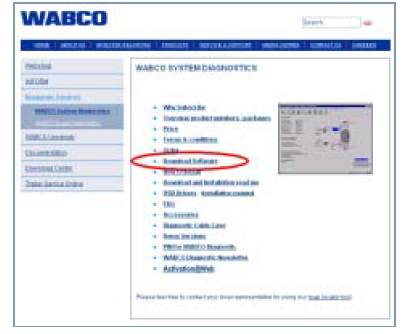

Для этого посетите сайт www.wabco-auto.com и в разделе Schnellzugriff (“Быстрый доступ”) перейдите по ссылке Diagnose (“Диагностика”) и далее выберите “WABCO System Diagnostics”.

В окне “WABCO System Diagnostics” приведены необходимые ссылки.

Комплект Diagnostic Interface (последовательный) 446 301 021 О

В качестве альтернативы Diagnostic Interface с USB-разъемом предприятие WABCOпредлагает Diagnostic Interface с последовательным соединением (номер изделия 446 301 021 0).

Соединительный кабель Diagnostic Interface подключается к 9-контактному COM-порту ПК.

4.2 Диагностическое ПО

Быстрое совершенствование автомобильной техники с неизменно широким набором функций и сложными средствами безопасности требуют соответствующего диагностического ПО. WABCO предлагает диагностическое программное обеспечение для всех электронных систем WABCO на различных видах транспортных средств.

Имеется три варианта заказа диагностической программы.

• на флеш-накопителе (номера изделий 446 301 XXX 0)

• через Интернет – т.н. единая загрузка (номера изделий 246 301 XXX 0)

XXX в номере заказа отведено для имеющихся версий диагностической программы на различных языках (см. Іаблица 4-1 „Программы диагностики (по состоянию на 08/2008)“, страница 14).

• в виде подписки “Диагностика систем” от WABCO.

Для диагностики нескольких систем WABCO предприятие WABCO предлагает различные варианты подписки на диагностическую программу через Интернет. Предлагается подписка на множество программ диагностики по очень умеренной цене. Программы в любой момент можно скачать через Интернет в самой последней версии и сразу использовать.

Преимущество подписки на серию диагностических программ заключается в том, что WABCO будет оперативно информировать вас по электронной почте о выходе новых версий с возможностью предоставления вам каждой новой диагностической программы без дополнительных расходов.

Диагностика на ПК подкрепляется графическими схемами. Диагностика и ремонт проводятся быстро и легко благодаря обширной информации по ремонту и схемам соединения сданными измерений.

Диагностику с помощью диагностической программы может выполнять любой пользователь.

При необходимости изменения параметров или калибровки требуется авторизация (PIN) (см. Глава 4.2.7 „Расширенные права доступа (PIN)“, страница 18).

Такой PINпредоставляется при соответствующем обучении в Университете WABCO.

Дополнительную информацию об обучении в Университете WABCO можно получить на сайте www.wabco-auto.com (кнопка “WABCO University/T raining”).

Для наглядности ниже приведены выдержки из диагностической программы для системы Trailer EBSE.

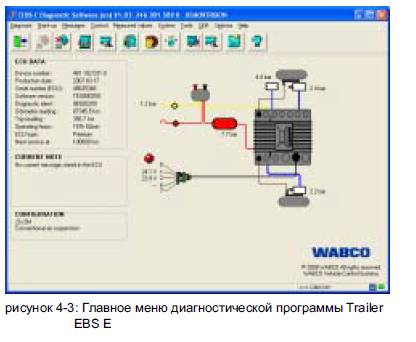

Главное меню

• ЭБУ Данные

• Отображение текущего состояния диагностической памяти

• конфигурация системы

• Текущие данные измерений

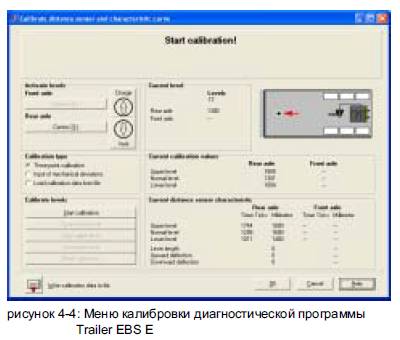

Калибровка

Регулировка уровня

Текущие значения калибровки датчика хода датчика давления
Выполнение калибровки

4.2.1 Где найти диагностическое ПО WABCO?

Введите в адресной строке браузера:

Выберите нужный язык.

В разделе “Быстрый доступ” выберите пункт меню “Диагностика”.

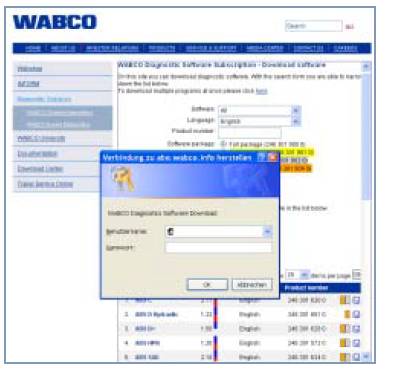

Выберите пункт меню “Загрузка” и далее “Диагностическая программа”.

Здесь приведены все важнейшие диагностические программы.

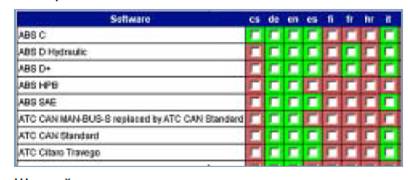

Их можно “отфильтровать” по таким критериям, как, например, язык или комплектность. Из отображенных программ можно загрузить такие, которые включены в ваш комплект диагностического ПО, предлагаемого WABCO по подписке.

- Введите в соответствующие поля данные для доступа, полученные от компании WABCO по электронной почте, и нажмите на кнопку “Вход в систему”.

Не всегда все диагностические программы имеются на всех языках. Для выбора другого языка в списке языков укажите “все”, чтобы просмотреть все диагностические программы.

4.2.2 Обзор пакетов программ На выбор представлено 4 пакета программ.

Все 246 301 900 0

Почти все имеющиеся программы для диагностики с помощью ПК в грузовиках, автобусах и прицепах (включены: 264 301 901 0, 246 301 902 0 и 246 301 904 0).

Прицепы 246 301 901 0

Распространенные программы диагностики изделий WABCO на прицепных транспортных средствах.

Автобусы 246 301 902 0

Распространенные программы диагностики изделий WABCO на автобусах.

Тягачи 246 301 904 0

Распространенные программы диагностики изделий WABCO на тягачах.

Компания WABCOпостоянно старается выпускать новые программы и добавлять в свой список новые языки. Общее представление дает следующая таблица. Просмотреть текущие версии диагностического ПО можно на сайте www.wabcoauto.com, в области быстрого доступа (“Диагностика”) – нажмите на кнопку “Обзор номеров продуктов”.

Требуемую диагностическую программу для диагностируемой системы WABCO можно найти на сайте www.wabco-auto.com (каталог продуктов INFORM), где нужно указать номер блока управления своей системы WABCO и кликнуть на кнопке “Диагностика”.

Появятся сразу все программы, доступные в данный момент. Номера продуктов (диагностических программ) имеют формат
246 301 XXX 0. При заказе вариантов на иЭВ флеш-накопителях укажите просто 446 301 XXX 0 вместо 246 301 XXX 0. Для XXX обратитесь к следующей таблице.

4.2.3 Заказ диагностического ПО WABCO

- Перейдите назад на страницу сайта “WABCO System Diagnostics” (см. Глава 4.2.1 „Где найти диагностическое ПО WABCO?“, страница 14).

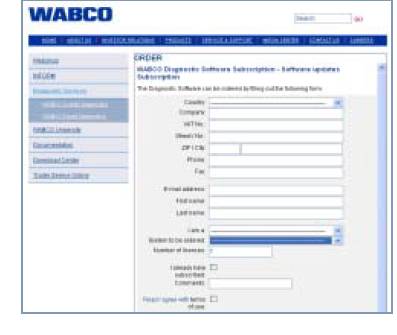

- Выберите пункт меню “Заказ”

- Заполните форму для заказа.

- Нажмите на кнопку “Заказать” для отправки заказа компании WABCO.

После этого вы получите подтверждение своих данных по электронной почте и затем счет.

После поступления оплаты вы получите персональные данные для доступа (имя пользователя и пароль).

4.2.4 Установка диагностической программы WABCO

Теперь есть возможность зафузить нужную программу на свой компьютер.

- Перейдите к странице сайте “Диагностическое ПО” (см. Глава 4.2.1 „Где найти диагностическое ПО WABCO?“, страница 14).

- Выберите заказанный профаммный пакет и язык.

- Нажмите на кнопку “Отобразить”.

Появится таблица для загрузки.

- Выберите нужную диагностическую профамму из таблицы загрузки, нажав там на нужную профамму.

Откроется окно “Установить соединение с www.wabco.info”.

Введите данные для входа в систему WABCO (имя пользователя и пароль).

Эти учетные данные вы получите по электронной почте после того, как WABCO получит оплату.

Нажмите на кнопку “ОК”.

Загрузка начнется автоматически. Затем появится запрос о том, хотите ли вы сохранить программу на компьютере или выполнить установку через интернет.

- Выберите вариант “Выполнить профамму из этого места”.

После загрузки нужной профаммы файл программы распаковывается в выбранную вами папку или в преднастроенный каталог C:\wabco\download. После распаковки установка начнется автоматически.

4.2.5 Лицензионное соглашение

При установке диагностической профаммы WABCO автоматически отображается лицензионное соглашение, которое нужно принять при необходимости установки программы.

Лицензионное соглашение можно также найти на домашней странице WABCO .

В установленном порядке подписка на диагностическое ПО ограничивается одним годом.

По прошествии года мы напомним вам о необходимости продления соглашения.

Если диагностическая программа устанавливается на нескольких ПК, нужно приобрести дополнительные лицензии. Для установки на еще одном ПК скопируйте файл *.ехе диагностической программы, который был зафужен через Интернет, на другой ПК. Там можно запустить этот файл и установить диагностическую программу.

4.2.6 Активация диагностической программы WABCO

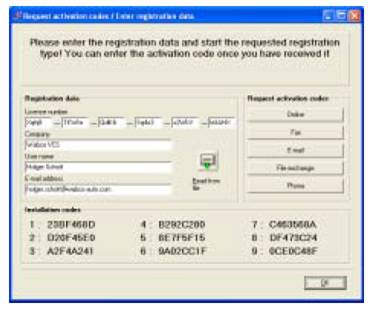

Все диагностические профаммы WABCO нужно активировать. После установки программу можно использовать в течение 10 дней без активации, после чего работа без активации становится невозможной. При каждом запуске профаммы появляется сообщение о том, что профамма работает без активации.

После активации диагностическая программа связывается с ПК Для этого используется лицензия. Поэтому нужно активировать диагностическую программу только на том ПК, на котором она будет использоваться, а не на том, на котором, например, будет выполнен пробный запуск (офисный компьютер).

- Для активации нажмите на “Запросить код активации”.

Есть несколько путей для запроса кода активации:• Онлайн

При онлайн-активации устанавливается соединение данного компьютера с Интернет- ресурсом.

• Используя WABCO Activation @Web

• По факсу

Онлайн

- Для онлайн-активации нажмите на “Онлайн”.

- После подключения к Интернету нажмите на кнопку “Активировать сейчас”.

Появится сообщение “Выполняется активация…”, а после успешной активации сообщение “Активация прошла успешно”.

После успешной активации запускается программа. При сбое в соединении появится сообщение с указанием возможных причин.

Если эти причины не устраняются, активацию можно выполнить с помощью Activation@Web или по факсу.

Activation@Web

I |ри варианте Activation@Webпредоставляется доступ к круглосуточному Интернет-порталу, где генерируются коды активации в любое время дня и ночи. Для этого понадобится только ПК с Интернет-соединением, и для этого не нужно пользоваться ПК, на котором должна быть активирована программа.

Активация по факсу

- Нажмите на кнопку “Факс”.

- Отправьте по факсу форму прямо на номер в своей стране или распечатайте форму и затем отправьте ее по факсу.

Ответ поступит по электронной почте.

Если код активации введен успешно, профамма будет запущена.

4.2.7 Расширенные права доступа (PIN)

Диагностику с помощью диагностической профаммы может выполнять любой пользователь.

При необходимости изменения параметров требуется авторизация (PIN). Такой PIN предоставляется при соответствующем обучении в Университете WABCO. Дополнительную информацию об обучении в Университете WABCOможно получить на сайте www.wabco-auto.com (кнопка “WABCO University/1 га кипу После прохождения соответствующего обучения в Университете WABCO можно запросить в компании WABCO персональный идентификационный номер (PIN) для своей диагностической программы WABCO. С помощью такого PIN в диагностической программе подключаются дополнительные функции, и при этом можно изменять настройки электронных управляющих модулей.

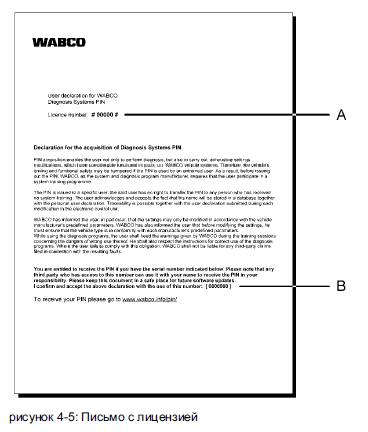

После получения письма с лицензией в результате прохождения обучения PIN можно заказать прямо через Интернет.

Вход в систему по Лицензионному свидетельству – Введите в адресной строке браузера:
www.wabco.info/pin.

- Сообщите номер лицензии и известный только вам номер для подтверждения из письма с лицензией (в качестве пароля).

А Номер письма с лицензией В Номер для подтверждения

- Подтвердите правильность персональных данных и запросите их изменение.

Номера PINбудут предоставлены для всех программ и версий, для которых проводилось ваше обучение в WABCO.

5 Кабели для диагностики

5.1 Кейс с аксессуарами для диагностики

С учетом комплектации программных пакетов WABCO предлагает кейсы с аксессуарами для диагностики, в которых в большинстве случаев есть кабель.

В кейсе с аксессуарами для диагностики у вас всегда под рукой будут самые важные соединительные элементы для подключения к
электронным компонентам и ПК. После успешной проверки автомобиля кабель можно хранить в доступном и надежном месте – в кейсе. Если у вас отдельные компоненты, можно заказать кейс и без содержимого.

Подходящие комбинации кейсов с аксессуарами от WABCO с пакетами диагностических программ:

• Пакет Diagnostic Software Все 246 301 900 0

- Кейс с аксессуарами для прицепов 446 301 023 0

- Кейс с аксессуарами для тягачей 446 301 025 0

- дополнительно: необходимый кабель для диагностики автобусов

• Пакет Diagnostic Software Прицепы 246 301 901 0

- Кейс с аксессуарами для прицепов 446 301 023 0

• Пакет Diagnostic Software Тягачи 246 301 904 0

- Кейс с аксессуарами для тягачей 446 301 025 0

- дополнительно: Комплект Diagnostic Interface 446 301 022 0 (в кейсе нет)

Пакет Diagnostic Software Автобусы 246 301 902 0

- Кейс с аксессуарами для автобусов 446 301 026 0

5.1.1 Кейс с аксессуарами для прицепов 446 301 023 0

В кейсе имеются аксессуары и кабели для диагностики систем на прицепах.

(Кейс без содержимого: номер изделия 446 301 024 0)

446 301 022 0 Комплект Diagnostic Interface (USB)
446 301 024 0 Кейс

446 300 360 0 Диагностический адаптер шины CAN

446 300 361 0 Кабель адаптера шины CAN
446 300 329 2 Диагностический кабель прицепа
449 612 010 0 Диагностический кабель VCS I с гнездом разъема ОЕ

449 615 010 0 Диагностический кабель VCS II с гнездом разъема ОЕ

449 672 030 0 Диагностический кабель Trailer EBS с гнездом разъема ОЕ

815 XXX 037 3 Брошюра по диагностике

5.1.2 Кейс с аксессуарами для тягачей 446 301 025 0

Кейс с аксессуарами для тягачей – идеальное дополнение к одноименному пакету Diagnostic Software, так необходимому для диагностики тягачей. Этот кейс специально разработан без компонента Diagnostic Interface. Отличное дополнение для всех тех, у кого есть кейс с аксессуарами для прицепов 446 301 023 0; не требуется использовать два компонента Diagnostic intertace. Те, кто приобретает этот кейс в качестве первого комплекта и при этом не имеют компонента Diagnostic Interface, могут дополнительно приобрести и этот комплект. Для этого в кейсе предусмотрено место для хранения всех необходимых компонентов.

(Кейс без содержимого: номер изделия 446 301 019 0)

446 300 327 0 Соединительный адаптер EPS, 35-контакгный
446 300 340 0 Диагностический кабель (MB Actros/Citaro)

446 300 344 0 Диагностический кабель EBS Euro (Neoplan)

446 300 345 0 Диагностический кабель (MAN-TGA)
446 300 349 0 Диагностический кабель EBS (IVECO Stralis)

446 300 404 0 Диагностический кабель ABS-D
446 300 453 0 Диагностический каоель cdц (имг)
446 300 454 0 Диагностический кабель OBD (MB ActrosМРИ)

446 300 456 0 Соединительный кабель ECAS
446 300 460 0 Диагностический кабель OBD, 15-контакгный (DAF, Scania, MAN)

446 301 019 0 Кейс

894 604 303 2 Диагностический кабель ABS ь/fc (ISO 9141)

5.1.3 Кейс с аксессуарами для автобусов 446 301 026 0

Данный кейс с аксессуарами содержит все важные кабели для диагностики компонентов WABCOна автобусах. Также в этом кейсе имеется компонент Diagnostic Interface. Он согласуется с содержимым пакета Diagnostic Software для автобусов.

(Кейс без содержимого: номер изделия 446 301 019 0)

446 300 340 0 Диагностический кабель (MB Actros/Citaro)

446 300 344 0 Диагностический кабель EBS Euro (Neoplan)

446 300 345 0 Диагностический кабель (MAN-TGA)

446 300 347 0 Диагностический кабель (Setra NF 315 MTS)

446 300 454 0 Диагностический кабель OBD (MB Actros МРИ)

446 300 460 0 Диагностический кабель OBD, 15- контакгный (DAF, Scania, MAN)

446 301 019 0 Кейс

446 301 022 0 Комплект Diagnostic Interface (USB)

5.2. ABS/ASR

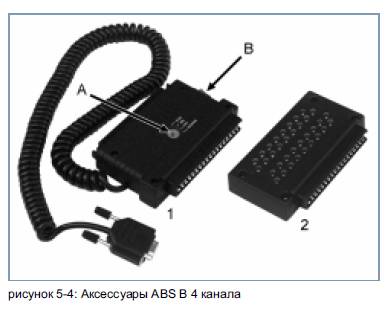

5.2.1 ABSВ 4-канальный (тягачи)

1 446 300 327 0 Соединительный адаптер, 35- контактный (ABS, ECAS, EPS, резерв)

2 446 300 314 0 Измерительный адаптер, 35- контактный

А Переключатель в положение ABS
В Выключатель зажигания

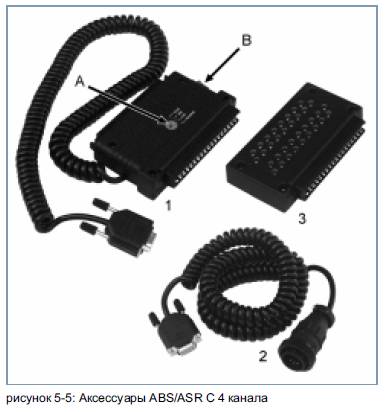

5.2.2 ABS/ASRС 4 канала (тягачи)

1 446 300 327 0 Соединительныи адаптер, -контактный (ABS, ECAS, EPS, резерв)

2 894 604 303 2 Диагностический кабель (ISO9141)

3 446 300 314 0 Измерительный адаптер, 35- контакгный
А Переключение в положение ABS
В Выключатель зажигания

5.2.3 ABS/ASRС 6 каналов (тягачи)

1 446 300 319 0 Соединительный адаптер, 54-контакгный (ABS С 6 каналов)

2 894 604 303 2 Диагностический кабель (ISO9141)

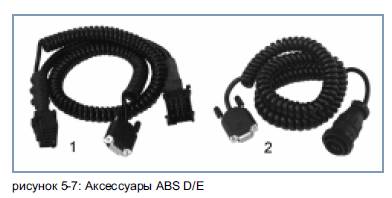

5.2.4 ABS/ASR DIB (тягачи)

1 446 300 404 0 Соединительный адаптер (ISO9141)

2 894 604 303 2 Диагностический кабель (ISO
9141)

44Ь зии 4UB 0 Соединительный адаптер Basic(ISO 9141)

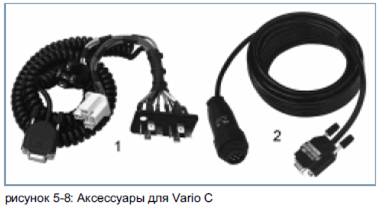

5.2.5 ABS Vario С (прицепы)

1 446 300 318 0 Соединительный адаптер ABS Vario С

2 446 300 329 2 Диагностический кабель для прицепов, подключение к внешнему диагностическому разъему

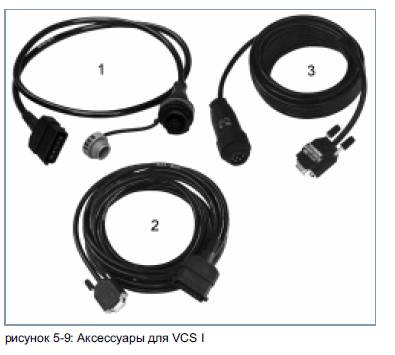

5.2.6 ABS VCS I (прицепы)

1 449 612 010 0 Диагностический кабель с гнездом разъема (длина 1 м)

2 46 300 401 0 Диагностический кабель для подключения прямо к контрольному прибору (длина 6 м)

3 446 300 329 2 Диагностический кабель для прицепов

* Только для электроники с электроснабжением по ІЗО. Электронные блоки со смешанным питанием можно проверять только с отдельным диагностическим разъемом!

5.2.7 ABS VCS II (прицепы)

1 449 615 010 0 Диагностический кабель с гнездом разъема (длина 1 м)

2 446 300 455 0 Диагностический кабель для подключения прямо к контрольному прибору (длина 6 м)

3 446 300 361 0 Диагностический кабель CAN между USB-разъемом Diagnostic Interface (446 301 022 0) и соединительным адаптером CAN

4 446 300 329 2 Диагностический кабель для прицепов

5 446 300 360 0 Соединительный адаптер ISO7638 (CAN)

6 446 300 470 0 Преобразователь шины CAN. Соединение между последовательным портом Diagnostic Interface (446 301 021 0) и соединительным адаптером CAN. Требуется при диагностике через соединение по ISO 7638.

* Только для электроники с электроснабжением по 150. Для версий "премиум"

400 500 081/082/084 0 и стандартных версий

400 500 070 0. Электронные блоки со смешанным электроснабжением можно проверять только с отдельной диагностической втулкой!

5.3 АТС (автобусы)

5.3 АТС (автобусы)

1 446 300 326 2 Диагностический кабель АТС (ATR)

2 446 300 317 0 Соединительный адаптер АТС (ITC), 25-контакгный

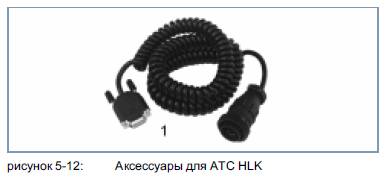

5.3.1 АТС HLK (автобусы) Для Mercedes-Benz ACTROS, ATEGO и CITARO

446 300 340 0 Диагностический кабель

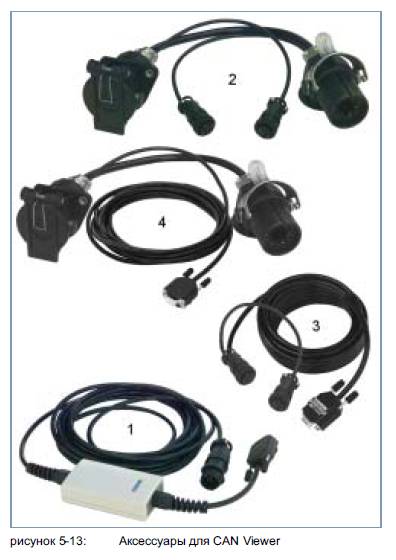

5.4 CAN Viewer

1 446 300 470 0 Преобразователь шины CAN.

Соединение между последовательным портом Diagnostic Interface (446 301 021 0) и соединительным адаптером CAN. Требуется при диагностике через соединение по ISO 7638.

2 446 300 360 0 Соединительный адаптер, 7-контакгный, ISO 7638 (CAN)

3 446 300 458 0 Соединительный адаптер, 7-контакгный, ISO 7638 (CAN Viewer)

4 446 300 459 0 Соединительный адаптер, 15-контакгный, ISO 12098 (CAN)

Установление кабельного соединения с автомобилем по стандарту ISO 7638 (7 контактов):

• Diagnostic Interface, USB-разъем (446 301 022 0) или последовательный порт Diagnostic Interface (446 301 021 0)

• Преобразователь CAN(446 300 470 0)

• Соединительный адаптер (446 300 360 0)

с

• Соединительный кабель (446 300 458 0)

Установление кабельного соединения с автомобилем по стандарту ISO 12098 (15 контактов)

• Diagnostic Interface, USB-разъем (446 301 022 0)или последовательный порт Diagnostic Interface (446 301 021 0)

с

• Преобразователь CAN(446 300 470 0)

• Соединительный адаптер (446 300 459 0)

5.5 EBS

5.5.1 EBS ЕРВ (Mercedes-Benz)

446 300 340 0 Диагностический кабель

446 300 454 0 Диагностический кабель для ACTROS MP II

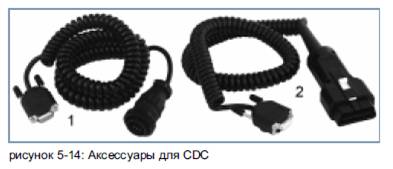

5.5.2 EBS Euro (тягачи)

1 446 300 344 0 Соединительный адаптер

2 446 300 349 0 Диагностический кабель для IVECO Stralis

3 446 300 453 0 Диагностический кабель для ЭАР

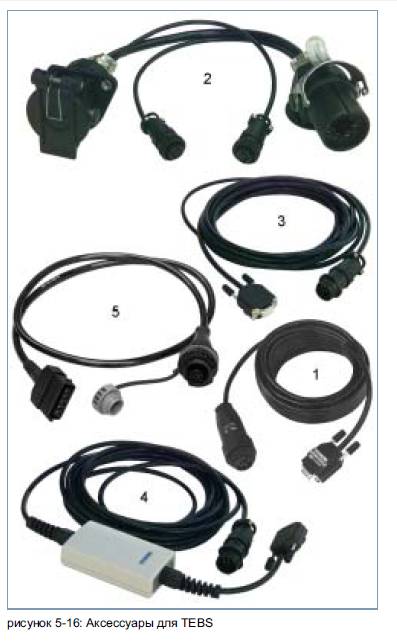

5.5.3 ТЕВS (прицепы)

1 446 300 329 2 Диагностический кабель при внешней диагностической розетке, в ином случае дополнительно требуется

449 672 030 0.

2 446 300 360 0 Соединительный адаптер CAN (ISO 7638)

3 446 300 361 0 Диагностический кабель CAN.

Соединение между USB-портом Diagnostic Interface (446 301 022 0) и соединительным адаптером CAN.

4 446 300 470 0 Преобразователь шины CAN.

Соединение между последовательным портом Diagnostic Interface (446 301 021 0) и соединительным адаптером CAN. Требуется при диагностике через соединение по ISO 7638.

5 449 672 030 0 Диагностический кабель с соединительной розеткой, если нет внешней установленной диагностической розетки.

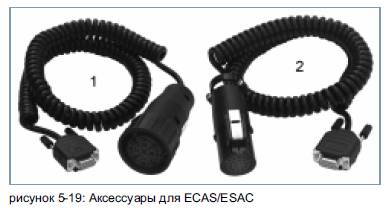

5.6 ECAS

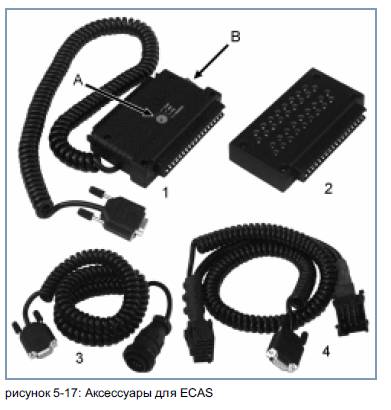

5.6.1 ECAS/ESAC (тягачи)

1 446 300 327 0 Соединительный адаптер, 35- контактный (ABS, ECAS, EPS, резерв), 446 300 317 0 соединительный адаптер, 25-контактный (ECAS)

2 446 300 311 0 Измерительный адаптер, 25- контактный (ECAS, АТС, только ECAS 4x2-А);

446 300 314 0 измерительный адаптер, 35-контактный (ECAS, ABS)

3 894 604 303 2 Диагностический кабель (ISO9141)

4 446 300 456 0 Соединительный адаптер (ECAS CAN II)

А Переключатель на ECAS

В Выключатель зажигания

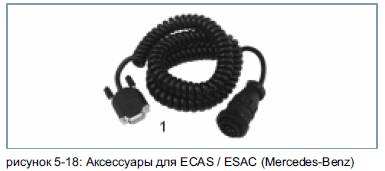

5.6.2 ECAS/ESAC (Mercedes-Benz)

Для ECAS/ESAC ENR/ESR (CAN) Mercedes-Benz ACTROS, ECAS Mercedes-Benz CITARO

1 446 300 340 0 Диагностический кабель 5.6.3 ECAS/ESAC (тягачи)

1 446 300 345 0 Диагностический кабель для MAN TGA

2 446 300 349 0 Диагностический кабель для IVECO Stralis

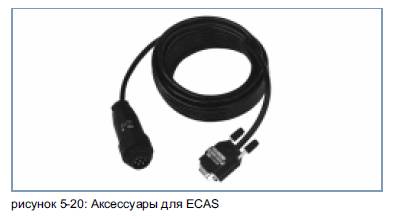

5.6.4 ECAS (прицепы)

446 300 329 2 Диагностический кабель для прицепов, подключение к внешнему диагностическому разъему

5.7 ЕРБ (тягачи)

1 446 300 327 0 Соединительный адаптер, 35-контакгный (ABS, ECAS, EPS, резерв)

2 446 300 314 0 Измерительный адаптер, 35-контакгный

А Переключение в положение EPSВ Выключатель зажигания

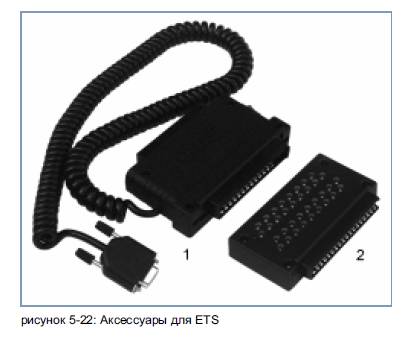

1 446 301 200 0 Соединительный адаптер, 25-контакгный

2 446 300 311 0 Измерительный адаптер, 25-контакгный

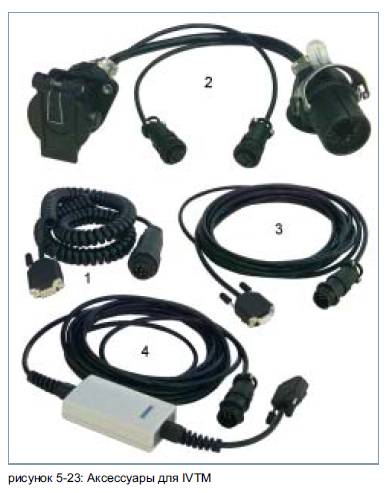

5.9 IVTM

1 446 300 348 0 Диагностический кабель, между USB-разъемом Diagnostic Interface

(446 301 022 0) и ЭБУ

2 446 300 360 0 Соединительный адаптер* CAN (ISO 7638)

3 446 300 361 0 Диагностический кабель* CAN.

Соединение между USB-портом Diagnostic Interface (446 301 022 0) и соединительным адаптером CAN.

4 446 300 470 0 Преобразователь шины CAN*. Соединение между последовательным портом Diagnostic Interface (446 301 021 0) и соединительным адаптером CAN. Требуется при диагностике через соединение по ISO 7638.

* Требуется только для прицепов

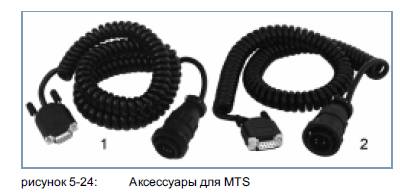

5.10 МТS (автобусы)

1 446 300 340 0 Диагностический кабель для 14- контактной соединительной розетки (Mercedes-Benz CITARO)

2 446 300 347 0 Диагностический кабель для 14-контактной соединительной розетки в пространстве для ног (КК NF315 / SETRA)

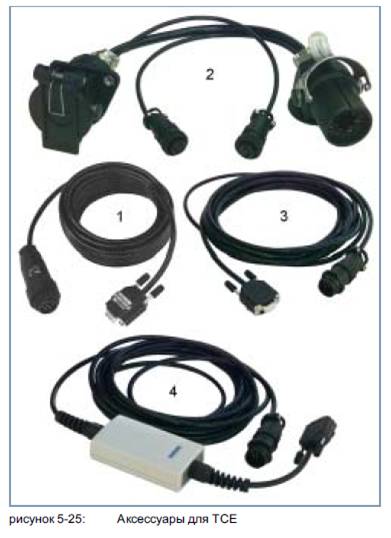

5.11 ТСЕ (прицепы)

1 446 300 329 2 Диагностический кабель

2 446 300 360 0 Соединительный адаптер CAN (ISO 7638)

3 446 300 361 0 Диагностический кабель CAN.
Соединение между USB-портом Diagnostic Interface (446 301 022 0) и соединительным адаптером CAN.

4 446 300 470 0 Преобразователь шины CAN. Соединение между последовательным портом Diagnostic Interface (446 301 021 0) и соединительным адаптером CAN. Требуется при диагностике через соединение по ISO 7638.

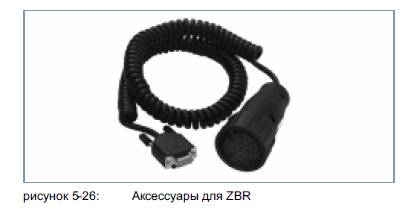

5.12 ZBR(CVC)

446 300 345 0 Диагностический кабель для МАЫ

6 Приборы и инструменты для измерений и регулировок

6.1 Комплект диагностических приборов для пневматических тормозных систем 435 002 007 0

Диагностический прибор WАВСО благодаря своей оснащенности обеспечивает быструю и точную диагностику пневматических тормозных систем согласно директивам.

Дальнейшая информация приведена в брошюре 815 970 035 3 "Руководство/инструкции 435 002 007 0" (dе, еn).

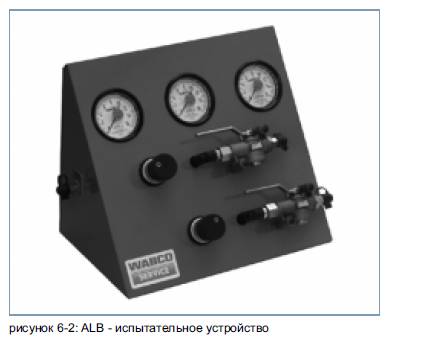

6.2 Устройство для проверки и регулировки регулятора тормозных сил 435 008 ООО 0

Для проверки и настройки пневматического регулятора тормозных сил в ТС с пневматической подвеской.

Дальнейшая информация приведена в брошюре
815 020 032 3 "Руководство/инструкции

435 008 000 0" (de).

6.3 Регулировочный ключ для регулятора тормозных сил 899 709 1ХХ 2

Регулировочный ключ имеется в двух модификациях для регулировки пневматического регулятора тормозных сил:

• 899 709 109 2 для серии 475 714 ... и 475 715 ...

• 899 709 114 2 для серии 475 721 ... и 475723 ...

6.4 Контрольный разъем ABS 446 007 316 0

Для проверки работы порта по 180 7638 на тягачах (24 В). Только для тягачей.

6.5 Индикаторный разъем 446 300 334 О
