Компьютерная программа-сканер "АВТОАС-СКАН" предназначена для диагностики различных систем автомобилей отечественного и импортного производства (двигатель, АБС, подушки безопасности и др.) через диагностический интерфейс электронных блоков управления (ЭБУ) типа: ALDL, K,L-Line (ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82), J1850 PWM, J1850 VPW, CAN (ISO 11898-2 HS-CAN, ISO 11898-3 FT-CAN, SAE J241 SW-CAN, ISO 15765-4).
«АВТОАС-СКАН» состоит из базовой программы и набора специализированных программных модулей, каждый из которых предназначен для диагностики определенного семейства автомобилей, объединенных одним автопроизводителем.

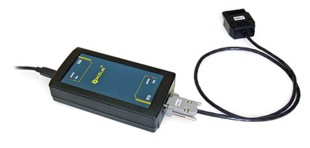

Подключение компьютера к диагностическому разъему автомобиля осуществляется с помощью специализированного электронного адаптера «USB-ECU AS» и соотвествующих диагностических кабелей.
«USB-ECU AS» выполнен в корпусе из ударопрочного пластика который обладает повышенной сопротивляемостью к воздействию агрессивных жидкостей (бензина, масел и т.п.) и перепадам температуры. Питание адаптера осуществляется от бортовой сети автомобиля (+12В) и от USB-порта компьютера. Для связи адаптера с компьютером или ноутбуком используется кабель USB 2.0 длиной 3м.
«АВТОАС-СКАН» работает под управлением ОС Windows 2000 / XP / Vista(x32).
Основные режимы работы программы-сканера «АВТОАС-СКАН»

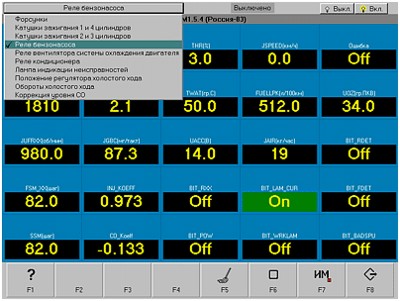

Ниже приведено краткое описание основных режимов программы-сканера «АВТОАС-СКАН» используемых при диагностике большинства автомобилей и их систем: ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ, Daewoo/Chevrolet, Hyundai, Opel, Renault, Subaru, Chery*. Более подробное описание Вы найдете в руководствах пользователя программы. * - описание режимов «АВТОАС-СКАН» при диагностике автомобилей группы VAG и OBD-II приведены на отдельных страницах в силу специфики этих диагностических протоколов. Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, типы обнаруженных ошибок (текущие, сохраненные) и их расшифровка. Считывание кодов ошибок Контроль параметров** - отображение параметров работы системы, контролируемых ЭБУ в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде. Смотрите также описание дополнительных режимов «Допусковый контроль», «Сканер+Газоанализатор», «График функции «Х=f(Y)» в инструкции по эксплуатации Выбор параметров и формирование их в группы для последующего просмотра Просмотр параметров в виде графиков Табло параметров. Допусковый контроль. График функции «Х=f(Y)». Зависимость расхода топлива от частоты вращения коленчатого вала. Управление, тесты ИМ - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В зависимости от типа ЭБУ и диагностируемой системы, программа позволяет: включать/выключать форсунки, катушки зажигания, реле бензонасоса, реле вентилятора, индикатор “CHECK ENGINE”, управлять регулятором холостого хода и т. д. Одновременно с управлением ИМ программа позволяет контролировать выбранные параметры работы системы в цифровом или графическом виде. Меню выбора исполнительных механизмов Изменение настроек, адаптация, сброс ЭБУ, сброс адаптаций ЭБУ** — указанные режимы доступны в программе , если поддерживаются системами самодиагностики самих ЭБУ, например: Январь 5.1, МИКАС 7.1, МИКАС 10.3 позволяют корректировать и запоминать новые настройки некоторых рабочих параметров (коэффициент коррекции СО, смещение УОЗ); МИКАС 11ЕТ позволяет проводить адаптацию электронной дроссельной заслонки; MR-140 (Delphi) - адаптацию сигнала датчика положения коленчатого вала двигателя и т. д. Просмотр паспортных, идентификационных данных ЭБУ** - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.) Просмотр паспортных данных ЭБУ Автоопределение типа ЭБУ** – для автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ программа позволяет в автоматическом режиме определить тип ЭБУ электронной системы управления двигателем и настроиться на работу с ним. Автоопределение типа ЭБУ Сохранение результатов диагностики в базе данных программы — программа «АВТОАС-СКАН» позволяет сохранять коды обнаруженных неисправностей и мгновенное значение текущих параметров работы системы в базе данных программы, с привязкой к конкретному автомобилю и автовладельцу, в виде текстовых отчетов для последующего просмотра и распечатки. Так же предоставляется возможность сохранять графики параметров работы системы (до 40 сек) с последующим просмотром. Клиентская база. Реквизиты клиента. Клиентская база. Текстовый отчет результатов диагностики.
Требования к компьютеру
процессор Pentium-4 (Celeron), Pentium M, Pentium CoreDuo от 1.6 ГГц и их аналоги;
ОЗУ 512 Мбайт;
Порт USB 2.0;
CD-ROM или DVD-ROM для инсталляции программы;
ОС Windows 2000 / XP / Vista(x32).
Варианты поставки программы «АВТОАС-СКАН»
Варианты поставки программы “АВТОАС-СКАН” могут быть различными в зависимости от ваших потребностей. Программа поставляется с адаптером «USB-ECU AS», одним или несколькими программными модулями* и соответствующими кабелями для подключения к разъемам диагностики автомобилей
Например, комплект поставки для диагностики отечественных инжекторных автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ и иномарок по протоколу OBD-II включает: адаптер «USB-ECU AS» c кабелем USB 2.0 3м, инсталляционный CD-диск, комплект программных модулей «АВТОАС-СКАН-RUS+OBD-II», кабель диагностический «ВАЗ-12», кабель диагностический «ГАЗ-12», кабель диагностический «OBD-II (Full)», руководство пользователя, транспортная картонная упаковка.
Вариант поставки программы «АВТОАС-СКАН» с диагностическими кабелями "ВАЗ-12", "ГАЗ-12", "OBD-II (Full)" и подвесным держателем.
* - Доступ для работы с конкретным оплаченным модулем программы или пакетом программных модулей (лицензия) записывается только в один адаптер “USB-ECU AS”. В случае утери адаптера лицензия не возобновляется.
Цены:
№ пп
Наименование
Описание
Цена, грн
15
Адаптер «USB-ECU AS»
Адаптер нового поколения для связи компьютера с электронным блоком управления (ЭБУ) автомобиля. «USB-ECU AS» поддерживает ВСЕ основные автомобильные диагностические интерфейсы и протоколы K,L-Line, ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82, ALDL, J1850 PWM/VPW, CAN, ISO 11898, ISO 15765-4. В комплект поставки адаптера входит кабель USB2.0.
1550
16

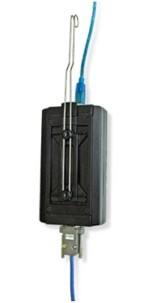

Подвесной держатель
Для крепления адаптера «USB-ECU AS» на консоли передвижной стойки или на капоте автомобиля.
170
17
«USB-ECU AS» Upgrade
Для пользователей «АВТОАС-СКАН». Замена адаптера «COM-ЭБУ» на новый адаптер «USB-ECU AS».
1250
Внимание! Программа «АВТОАС-СКАН» может приобретаться пакетами (FULL, RUS, INO) или отдельными программными модулями указанными в таблице:
Для диагностики систем управления двигателем а/м HYUNDAI Accent (в т.ч. SRS, ABS), Getz, Matrix, Sonata, Tucson, Elantra. Чтение/обнуление кодов неисправностей, чтение параметров, тесты ИМ, сброс адаптаций.
980 700
26
Программный модуль «Kia»
Для диагностики систем управления двигателем а/м KIA Spectra 1,6 л Ижевск (двигатель, SRS, ABS). Sorento 2.4 л (двигатель, ABS). Чтение/обнуление кодов неисправностей, чтение параметров.
980 700
27
Программный модуль «VAG»
Для диагностики а/м Audi, VW, Skoda, Seat (1989-2006 г.). Все функции самодиагностики: чтение/обнуление кодов неисправностей, чтение параметров, тесты ИМ, сброс сервисных интервалов, функции адаптации и перекодировки. Все системы (двигатель, АКПП, приборная панель, ABS, SRS и др.) поддерживающие цифровой протокол KWP-1281 и NEW! KWP-2000
980 700
28
NEW! Программный модуль «FORD»
Для диагностики а/м FORD (2005-2009г.) Focus II (двигатель, ABS, подушки безопасности, электропакет), Transit TDCi (двигатель, ABS, подушки безопасности). Чтение/обнуление кодов неисправностей, чтение параметров, идентификация.
980 700
29
Программный модуль «OPEL»
Для диагностики систем управления двигателем а/м OPEL (1986-2005г.) AGILA, ASCONA-C, ASTRA-F, ASTRA-G, CALIBRA, CORSA-A, CORSA-B, CORSA-C, FRONTERA-A, KADETT-E, OMEGA-A, OMEGA-B, SENATOR-B, SINTRA, VECTRA-A, VECTRA-B, ZAFIRA с ЭБУ: BOSCH M1.5, BOSCH ML4.1, BOSCH M1.5.5, BOSCH ME1.5.5, BOSCH M2.8.3, SIMTEC56.5, SIMTEC70, MULTEC F, MULTEC F (S). Чтение/обнуление кодов неисправностей, чтение параметров, тесты ИМ, идентификация.
980 700
30
Программный модуль «Renault»
Для диагностики Renault Logan 1.4л K7J, 1,6л K7M (двигатель, SRS, электропакет). Renault Symbol 1.4л K7J (двигатель, электропакет). Renault Kango 1.4л K7J (двигатель). Чтение/обнуление кодов неисправностей, чтение параметров, тесты ИМ, сброс адаптаций.
980 700
31
NEW! Программный модуль «SUBARU»
Для диагностики а/м Subaru (2002-2009): двигатель (ECM), АКПП (TCM), ABS, SRS, электропакет (BCM) Forester, Impreza, Legacy, Outback. Чтение/обнуление кодов неисправностей, чтение параметров, адаптация ХХ и УОЗ, идентификация.
980 700
32
Программный модуль «Сhery»
Для диагностики систем управления двигателем а/м Chery (Китай): Amulet (Калининградская сборка), Tiggo, QQ, Fora. Чтение/обнуление кодов неисправностей, чтение параметров, тесты ИМ, сброс адаптаций.
980 700
33
Программный модуль «OBD-II»
Для диагностики двигателей и АКПП а/м выпущенных для США (с 1996г.), для ЕС (с 2001г.) по протоколу OBD-II и EOBD. ВСЕ протоколы ISO 9141-2, ISO 14230-4, J1850PWM, J1850VPWM, CAN (IS0 15765-4).
980 700
№ пп
Наименование
Описание
Цена, грн
35
Кабель диагн. «OBD-II (FULL)»
Специализированный кабель для подключения к диагностическому разъему типа ОВD-II. Предназначен для а/м ВАЗ, ГАЗ, УАЗ, ЗАЗ, Chery, Daewoo/Chevrolet, Hyundai, KIA, VAG, OPEL, Renault, Ford, OBD-II
330
36
Кабель диагн. «ВАЗ-12»
Специализированный кабель для подключения к разъему диагностики а/м ВАЗ, ЗАЗ, DAEWOO.
170
37
Кабель диагн. «ГАЗ-12»
Специализированный кабель для подключения к разъему диагностики а/м ГАЗ, УАЗ
170
38
Кабель диагн. «ГАЗ Steyr»
Специализированный кабель для подключения к разъему диагностики а/м ГАЗ с дизельным двиг. ГАЗ-560 (Steyr)
350
39
Кабель диагн. «VAG-2»
Специализированный кабель для подключения к диагностическим разъемам а/м VAG (VW, Audi) до 1995 г.
270
40
Кабель диагн. «OPEL»
Специализированный кабель для подключения к диагностическому разъему а/м OPEL (10 контактов) до 1995 г.
270
41
Кабель диагн. «K-Line»
Кабель для подключения к диагностическому разъему а/м KIA, Chery Amulet, ГАЗ ABS BOSCH 5.3 cо сменными щупами K-Line.
170
42
Кабель диагн. «MB»
Специализированный кабель со сменными щупами для подключения к диагностическим разъемам а/м MERCEDES (38-pin, 16-pin, 9-pin, 8-pin) Используется только с «АВТОАС-F16», «АВТОАС-F16 CAN».
270
* - каждая приобретаемая лицензия на программные модули “АВТОАС-СКАН” позволяет создать только одно рабочее место. Доступ для работы с конкретным оплаченным модулем программы (лицензия) записывается только в один адаптер “USB-ECU AS” обеспечивающий работу программы «АВТОАС-СКАН». C ноября 2007 г. новые версии «АВТОАС-СКАН» работают только с адаптером “USB-ECU AS”. ** - Внимание! Пользователи “АВТОАС-СКАН” имеют право на покупку дополнительных программных модулей по льготной цене, выделенной красным цветом.
